ONS PRODUCT
De Black Box
Een veilige educatieve accu waarmee studenten de opbouw en werking van een accupakket ontdekken.
Technische specificaties
| Configuratie | 7S2P (7 in serie, 2 parallel) |
| Cellen | 14 × 18650, 3,7 V en 3000 mAh per cel |
| Nominale pakketspanning | 25,9 V |
| Capaciteit | 6 Ah |
| Energie-inhoud | 155,4 Wh (nominaal) |
| Batterijbeheer | Instelbaar BMS, op afstand te monitoren |
| Veiligheid | Meerdere veiligheidsvoorzieningen |
| Lesmateriaal | Bijbehorende opdrachten en handleiding |
Ontwikkeld voor de praktijk
- 7 seriegroepen met elk 2 parallelle cellen
- Modulair: studenten bouwen het pakket zelf op

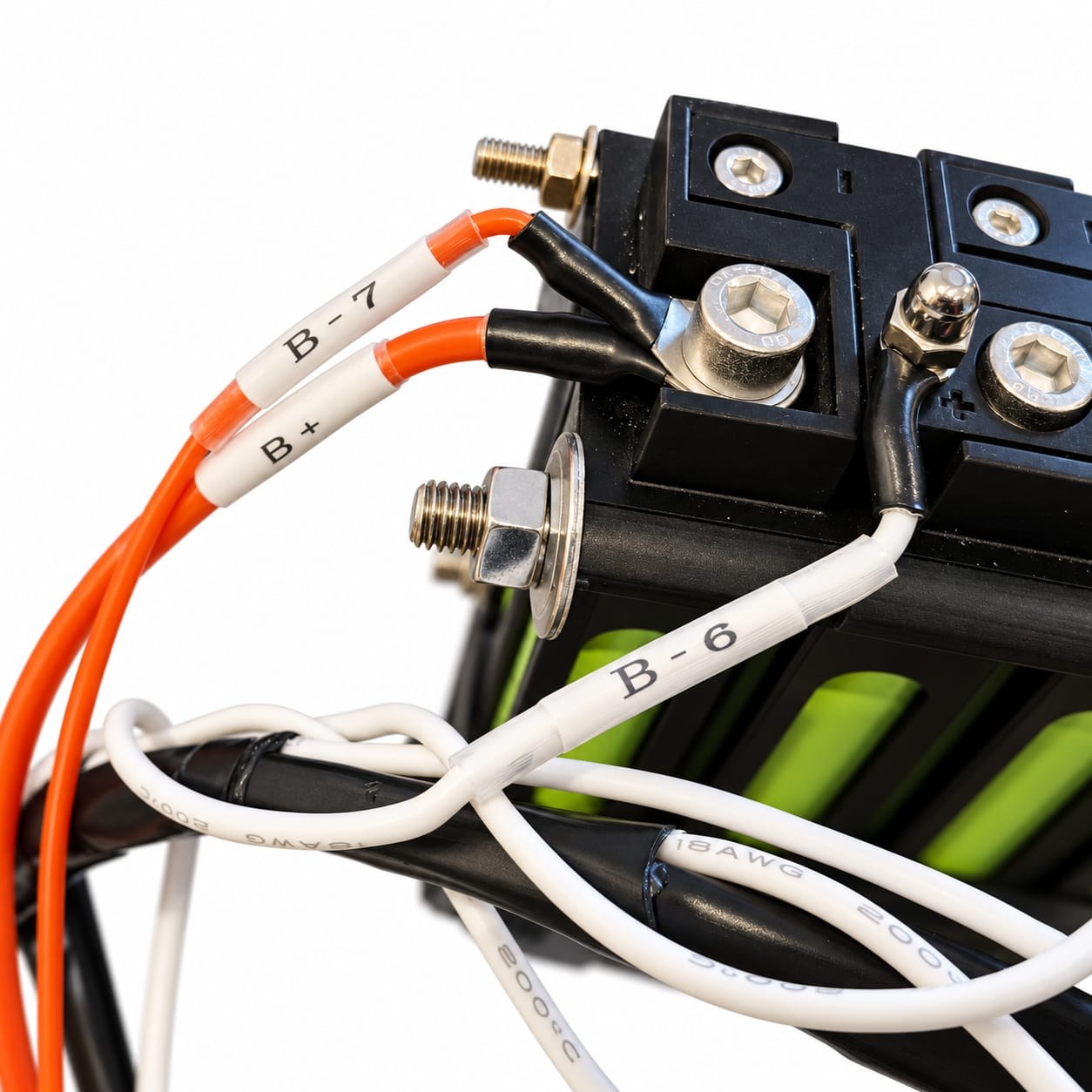

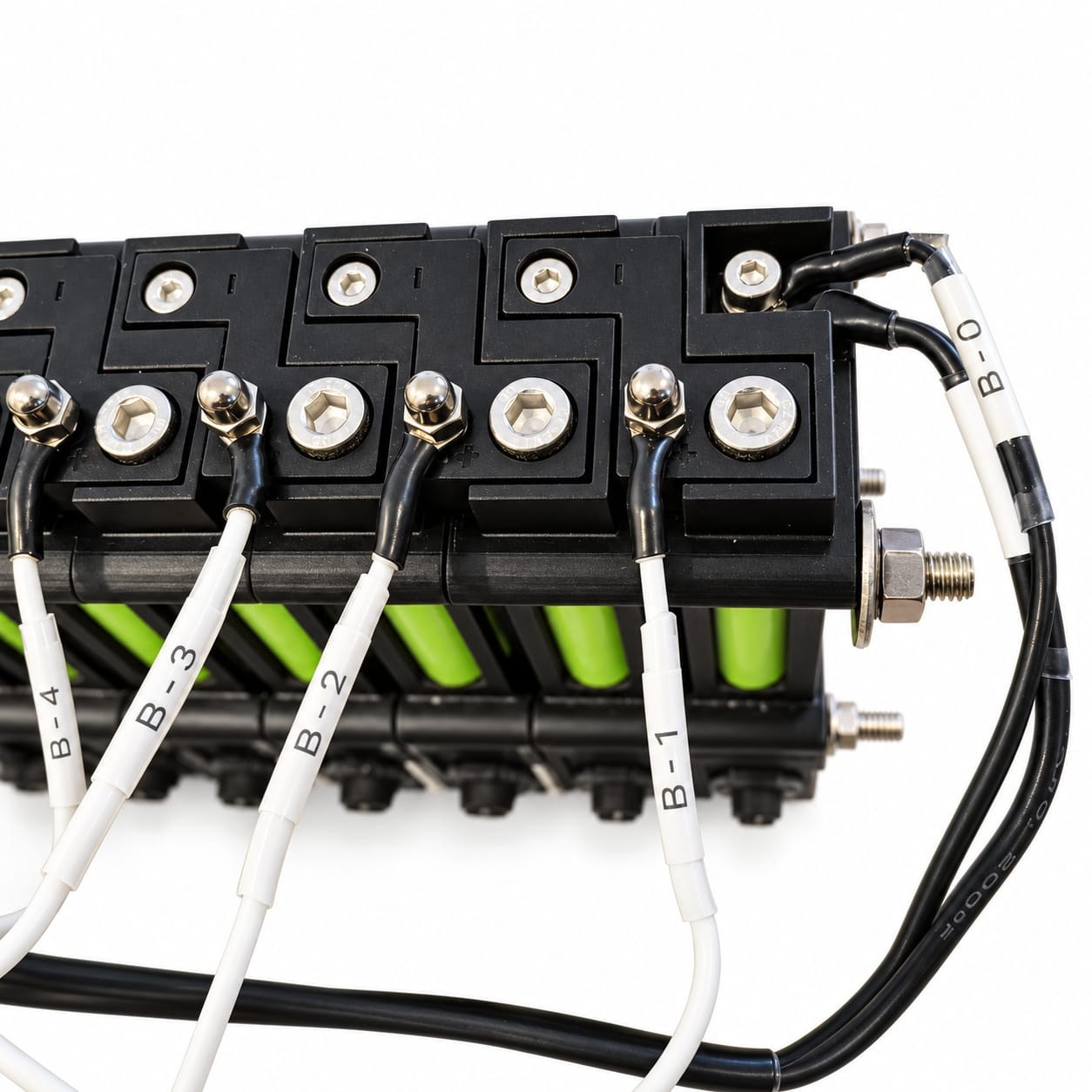

- Gelabelde meetpunten per cel
- Instelbaar Battery Management System
- BMS op afstand te monitoren

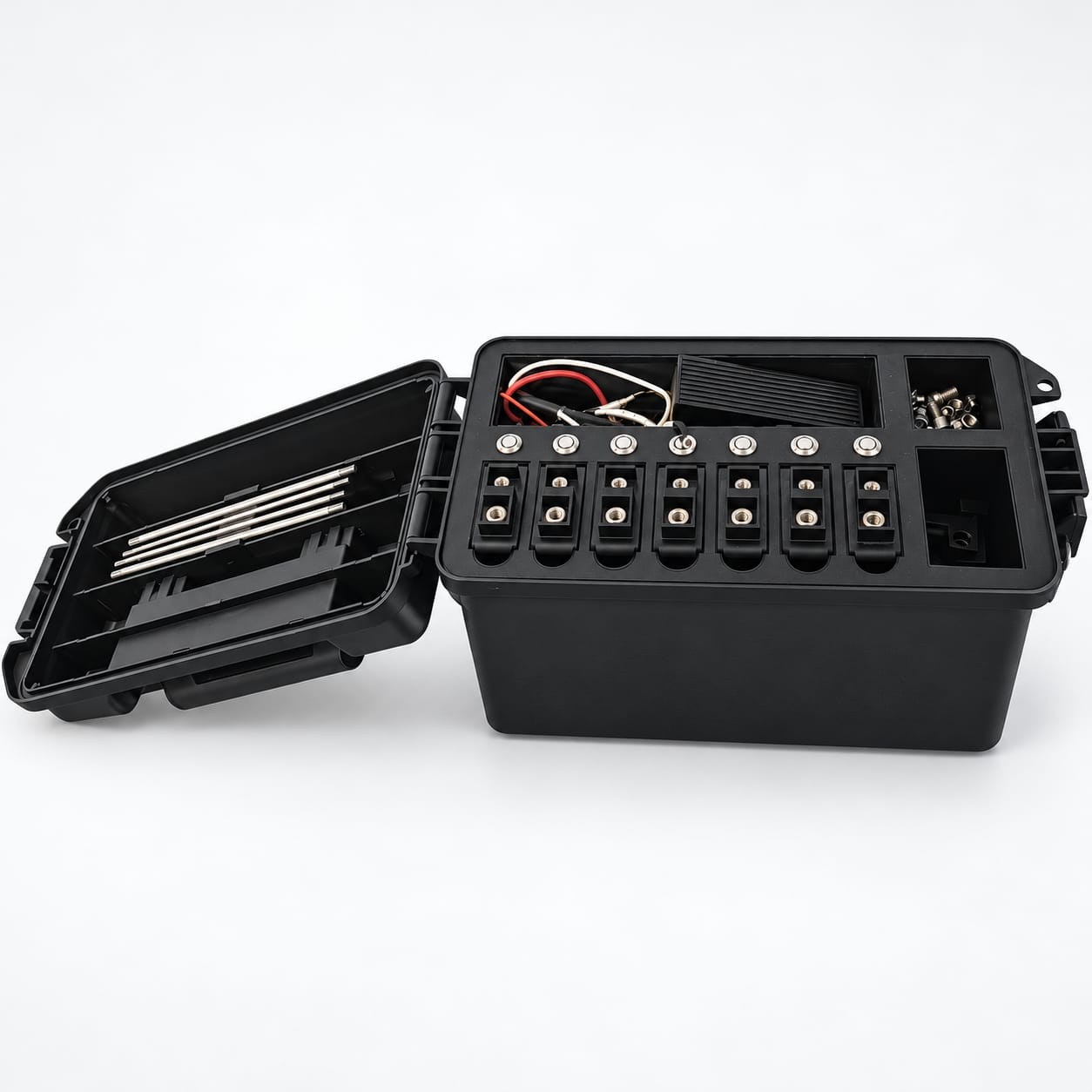

- Robuuste koffer met vaste plek voor elk onderdeel
LESMATERIAAL
Wat leren studenten?
- Serie- en parallelschakelingen begrijpen
- Cel- en pakketspanningen meten
- State of Charge (SoC) bepalen
- Het BMS en balanceren onderzoeken
- Capaciteit, energie en vermogen berekenen
- De opbouw en assemblage van een accupakket begrijpen
De opdrachten bouwen op van begeleid naar zelfstandig: studenten beginnen met herkennen en meten en eindigen met zelf analyseren en verklaren.
VOOR KLANTEN
De digitale werkomgeving
In de werkomgeving maken studenten de opdrachten bij de Black Box. Ze verbinden via Bluetooth met het BMS, lezen live spanningen en de State of Charge uit, en werken stap voor stap door de hoofdstukken. De voortgang wordt bewaard en is als bestand te downloaden, zodat ze de volgende les verder kunnen. Voor docenten is er een afgeschermde docentomgeving.
Alleen voor klanten. De werkomgeving is afgeschermd met een gebruikersnaam en wachtwoord. Die ontvang je bij de levering van de Black Box. Werkt in Chrome of Edge op een laptop, Chromebook of Android-tablet. Op een iPhone of iPad werkt het in de app Bluefy.

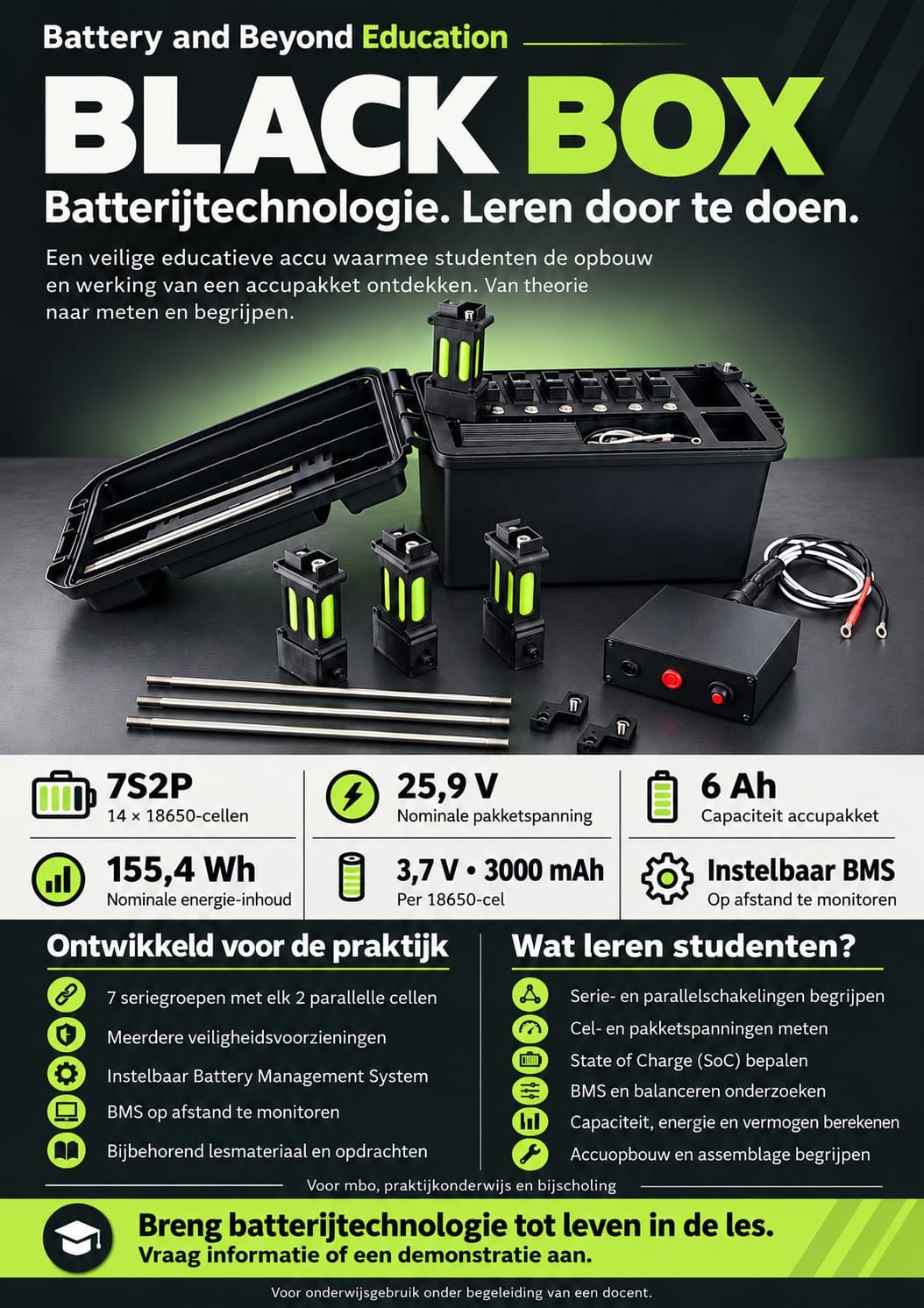

De Black Box in één oogopslag
Download de productflyer om te delen met collega’s of je teamleider. Klik op de afbeelding voor de volledige versie.
De Black Box is bedoeld voor onderwijsgebruik onder begeleiding van een docent.
